Amplificatore LED 1 Canale – 15A, 12–24V DC

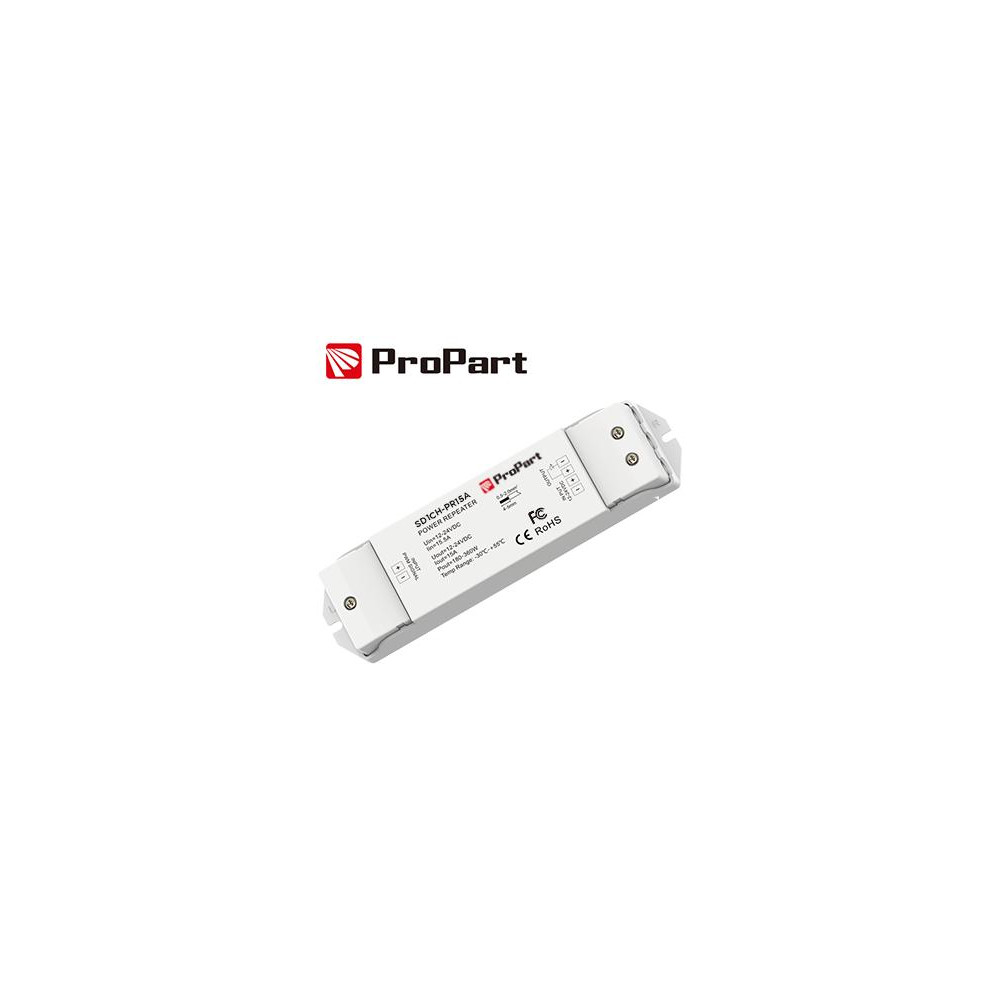

L’amplificatore LED SD1CH-PR15A è progettato per estendere la capacità di carico e il segnale di controllo nei sistemi LED a tensione costante. Utilizzato in abbinamento a controller LED con segnale PWM, consente di pilotare strisce LED monocolore aggiuntive mantenendo una regolazione stabile, precisa e uniforme della luminosità, anche su installazioni di grandi dimensioni.

A cosa serve

Estensione del carico LED
Permette di aggiungere ulteriori strisce LED monocolore a un impianto esistente senza sovraccaricare il controller principale. È la soluzione ideale per applicazioni su superfici estese o progetti con elevato fabbisogno luminoso.

Amplificazione del segnale PWM
Riceve il segnale PWM dal controller e lo replica amplificato, garantendo un controllo omogeneo della luminosità su tutte le strisce collegate, senza perdite di segnale o cali di prestazioni.

Collegamenti flessibili
Supporta collegamenti in parallelo o in serie, offrendo massima libertà di progettazione e semplificando l’integrazione in impianti nuovi o esistenti.

Caratteristiche principali

• Uscita a 1 canale per strisce LED monocolore

• Corrente massima: 15A

• Tensione di lavoro: 12–24V DC

• Potenza massima supportata:

  • 180W a 12V

  • 360W a 24V

• Compatibile con controller LED PWM a tensione costante

• Design compatto, ideale per installazioni in spazi ridotti

Sicurezza e affidabilità

• Protezione contro l’inversione di polarità, per prevenire danni da cablaggi errati

• Raffreddamento passivo, per un funzionamento silenzioso ed efficiente

• Progettato per garantire stabilità e continuità operativa anche in sistemi ad alta potenza

Specifiche tecniche

• Tensione ingresso/uscita: 12–24V DC

• Corrente di uscita: max 15A

• Temperatura operativa: da -30°C a +55°C

• Grado di protezione: IP20 (uso interno)

• Dimensioni: 160 × 45 × 27 mm

• Peso netto: 0,119 kg

Vantaggi

• Integrazione semplice in impianti LED esistenti

• Compatibilità universale con la maggior parte dei controller PWM

• Ideale per prevenire cadute di tensione e perdita di controllo della luminosità

• Soluzione affidabile per impianti LED professionali

Applicazioni

• Estensione di sistemi LED monocolore per illuminazione decorativa, architettonica e commerciale

• Impianti con grandi quantità di LED gestiti da un unico controller

• Installazioni che richiedono amplificazione del segnale PWM per garantire uniformità luminosa
