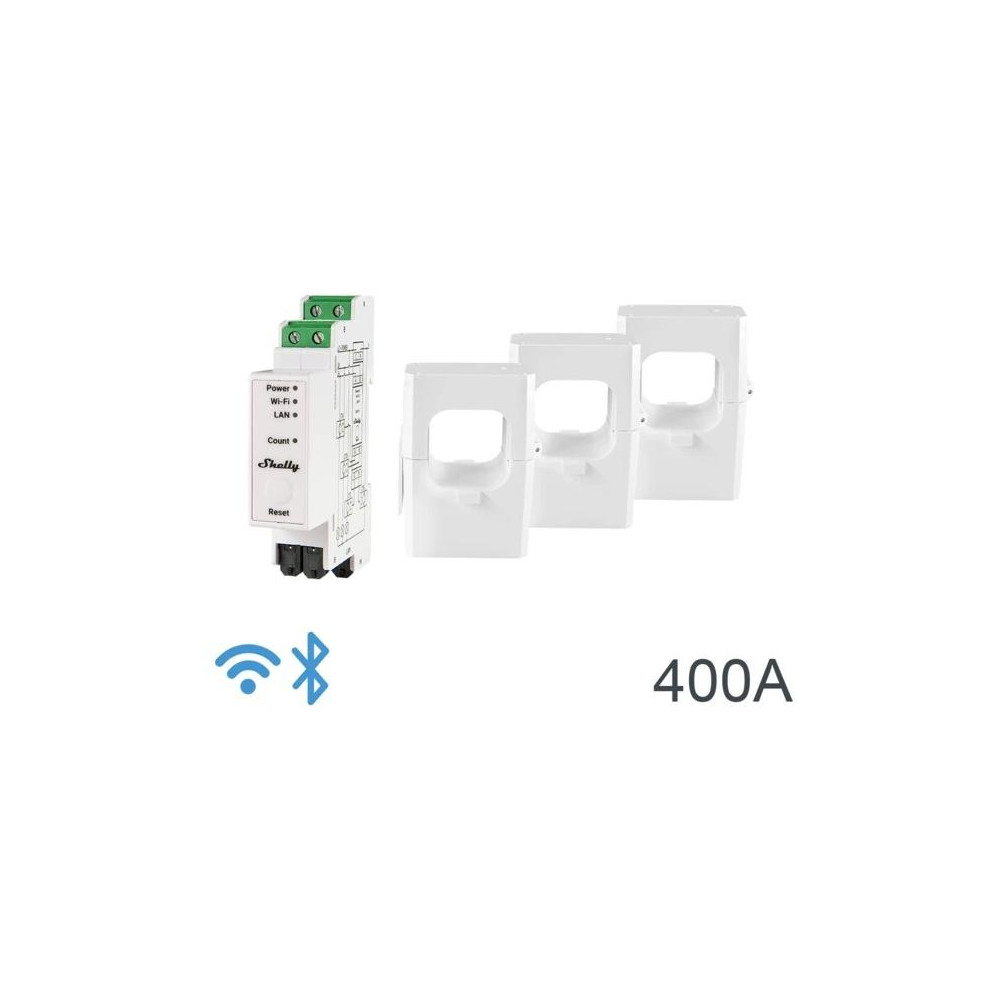

Shelly PRO 3EM 400A + 3 pinze amperometriche 400A
Misuratore Consumo di Corrente Trifase, WiFi, WLAN, Bluetooth, Barra DIN, Scenari Personalizzati, Misurazione Consumi Elettrodomestici, Circuiti Elettrici, Assistente Vocale
- Shelly Pro 3EM 400A è un misuratore di consumo di corrente trifase con connessione WLAN, Bluetooth e LAN, montabile su DIN, alimentato tramite WLAN.
- Questo è il dispositivo che fa per te se hai bisogno di monitorare il consumo o la produzione del tuo impianto trifase o di qualsiasi elettrodomestico, circuito elettrico e attrezzatura per ufficio.
- Supporta esclusivamente alimentazione in 110 – 240 V AC, 50/60 Hz con un range di temperatura che va da -20 °C to 40 °C / -5 °F to 105 °F.
- È possibile impostare azioni e scenari per sincronizzare l’ambiente con le attività personali o aziendali. Come tutti i dispositivi di famiglia PRO, gestisce webhooks HTTP e HTTPS, e protocollo MQTT.
- Le programmazioni orarie o giornaliere ,animazioni basate su alba e tramonto e in più di creare scene personalizzate per l’accensione/spegnimento di luci e prese in base alle vostre esigenze.
Shelly Pro 3EM-400 è un avanzato contatore di energia trifase, montabile su guida DIN, ideale per chi desidera un controllo accurato del proprio impianto trifase, elettrodomestici, circuiti elettrici e attrezzature per ufficio. Dotato di pinze da 400A, appartiene alla serie PRO e vanta un chip ESP32 potenziato, arricchito dalla flessibilità del firmware di seconda generazione e dalla connettività LAN attraverso lo slot RJ45. Questo dispositivo permette di monitorare in tempo reale, ovunque tu sia, l'energia accumulata, dati di tensione, corrente e il fattore di potenza per ogni fase. Una delle sue caratteristiche distintive è il rilevamento dell’errore di sequenza di fase e l'indicazione dell’impulso ottico del consumo di energia.
Con Shelly PRO 3EM-400A, l'utente beneficia di fino a 4 quadranti di misurazione, con una capacità di misurazione fino a 400 A per ogni fase e per il neutro. La precisione di Classe B (IEC 62053-21) garantisce affidabilità, e in caso di mancanza di connessione, il dispositivo conserva i dati nella sua memoria fino a 60 giorni, aggiornando ogni minuto. Questa memoria garantisce una precisione di misurazione superiore a molti contatori tradizionali. Oltre alle sue capacità di monitoraggio, Shelly Pro 3EM-400A offre funzionalità di scripting avanzate per l'esecuzione di scene complesse, estendendo ulteriormente le capacità di monitoraggio. Opera con un' alimentazione di 110–240 V, 50/60 Hz e in un range di temperatura da -20 °C a 40 °C. Infine, come parte della famiglia PRO, supporta webhooks HTTP e HTTPS, protocollo MQTT, e programmazioni basate su orari, alba e tramonto, consentendo la creazione di scene personalizzate per luci e prese, rendendolo un alleato prezioso per qualsiasi ambiente. Compatibile con Alexa e Google.
Specifiche
| Fisiche |
| Dimensioni (AxLxP): | 94x19x69 ±0,5 mm / 3,70x0,75x2,71 ±0,02 pollici |
| Peso: | 62 ±1 g / 2,19 ±0,05 once |
| Montaggio: | Guida DIN |
| Coppia massima terminali a vite: | 0,4 Nm / 4,43 libbre |
| Sezione del conduttore: | Da 0,5 a 2,5 mm² / da 20 a 14 AWG (capicorda solidi, flessibili e a laccio) |
| Lunghezza spelata del conduttore: | Da 6 a 7 mm/da 0,24 a 0,28 pollici |
| Materiale della calotta: | Plastica |
| Colore: | Bianco |
| Ambientale |
| Temperatura ambiente: | Da -20 °C a 40 °C / da -5 °F a 105 °F |
| Umidità: | Dal 30% al 70% di umidità relativa |
| Massimo. altitudine: | 2000 metri / 6562 piedi |
| Elettrico |
| Tensione di alimentazione CA: | 110 - 240 V, 50/60 Hz |
| Tensione di alimentazione CC: | N / A |
| Consumo di energia: | < 3 W |
| Sensori, misuratori |
| Sensore di temperatura interna: | SÌ |
| Voltmetri (RMS per ciascuna fase): | 100 - 260 V |
| Precisione dei voltmetri: | ±1% |
| Amperometri (RMS tramite TA per ciascuna fase e il Neutro): | 0 - 400 A |
| CT compatibile | CT-400A |
| Precisione degli amperometri: | ±1% (5 - 400 A), ±2% (0 - 5 A) |
| Contatori di potenza ed energia: |
- Potenza attiva e apparente
- Energia attiva ed apparente
- Fattore di potenza
- Energia attiva fondamentale e reattiva fondamentale
| Carico minimo di calibrazione da canale a canale: | 5000 W per canale |
| Nessuna soglia di carico: | 30 VA per canale |
| Memorizzazione dei dati di misurazione: | Almeno 60 giorni con risoluzione dati di 1 minuto |
| Esportazione dati: |
- CSV per i valori registrati PQ
- Esportazione in formato JSON tramite RPC
| Radio |
| Banda RF: | 2400 - 2495 MHz |
| Massimo. Potenza RF: | <20 dBm |
| Protocollo Wi-Fi: | 802.11b/g/n |
| Portata Wi-Fi: | Fino a 30 m/100 piedi in ambienti interni e 50 m/160 piedi all'aperto | (a seconda delle condizioni locali) |
| Protocollo Bluetooth: | 4.2 |
| Portata Bluetooth: | Fino a 10 m/33 piedi in ambienti interni e 30 m/100 piedi all'aperto | (a seconda delle condizioni locali) |
| MCU |
| PROCESSORE: | ESP32-D0WDQ6 |
| Veloce: | 16MB |
| Funzionalità del firmware |
| Webhook (azioni URL): | 20 con 5 URL per hook |
| Scrittura: | SÌ |
| MQTT: | SÌ |
| CoAP: | NO |
Schemi elettrici di base
Legenda
| Terminali | Cavi |
| UN | Ingresso fase A | LA | Cavo sotto tensione fase A (110-240 V). |
| B | Ingresso fase B | LIBBRE | Cavo fase B sotto tensione (110-240 V). |
| C | Ingresso fase C e alimentazione | LC | Cavo fase C sotto tensione (110-240 V). |
| N | Terminale neutro | l | Cavo monofase sotto tensione (110-240 V). |
| IA | Ingresso trasformatore di corrente fase A | N | Cavo neutro |
| IB | Ingresso trasformatore di corrente fase B | Trasformatori di corrente |
| CIRCUITO INTEGRATO | Ingresso trasformatore di corrente fase C | CTA | Trasformatore di corrente fase A |
| IN | Ingresso trasformatore di corrente neutro | CTB | Trasformatore di corrente fase B |
| | | CTC | Trasformatore di corrente fase C |
| | | CTN | Trasformatore di corrente neutro |
